변속기용 허브의 오일구멍 타공기
사진과 같이 성형된 제품의 가장자리에 다수의 오일구멍을 타공
사진과 같이 4개의 오일 구멍은 각각 위치가 다르고 이러한 형상이 원주를 따라 일정한 배수로 배치될 경우 일련의 구멍을 한번의 타발로 가공하게 되며 고속 생산이 가능
사진의 경우 상부 및 하부가 각각 4개의 구멍을 1번의 타발로 가공되므로 1회에 8개의 구멍이 타발된다
80개의 구멍을 30초에 생산 가능하다
타공기의 전 후공정의 제품 투입과 취출을 자동화하여 무인 생산이 가능

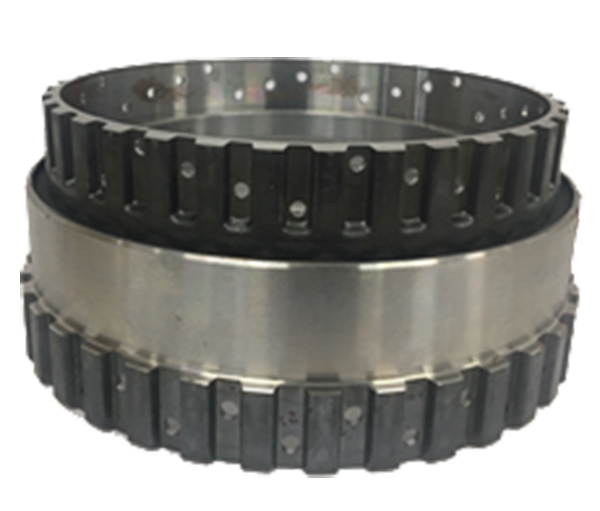

Sample of Hub

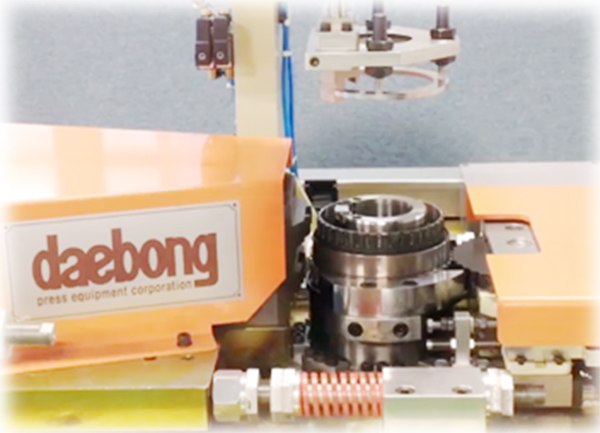

Punching unit

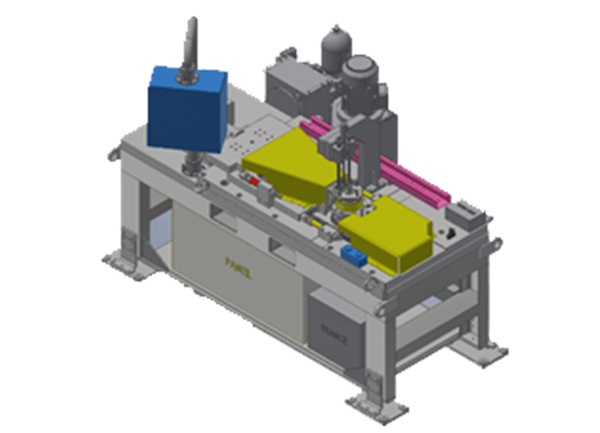

Hub Perforating M/C
